在电子制造、PCBA 加工领域，波峰焊是插件焊接环节中非常重要的一种自动化设备。很多刚入行的朋友都会好奇，波峰焊到底是如何完成焊接的，它的流程和原理又是什么。其实波峰焊主要针对的是插脚式元器件，也就是行业常说的 DIP 元件，通过特殊的结构设计，实现大批量、高效率的自动化焊接。
简单来说，波峰焊就是把锡炉里的焊锡加热到熔融状态，温度一般在 265℃上下，再通过泵体的压力让锡液向上喷出，形成一道稳定连续的波浪。电路板带着元器件以一定角度经过这道波浪，锡液就会自动浸润到引脚和焊盘上，冷却之后就形成了牢固的焊点。整个过程看似简单，却包含了多个关键步骤，每一步都会直接影响最终的焊接质量。
电路板首先会被固定在传送链上，平稳进入设备内部，随后进行助焊剂喷涂。助焊剂可以清理氧化层、防止虚焊，同时改善锡液的流动性，让上锡更加充分。接下来是预热环节，预热的目的是减小温差，避免电路板突然遇到高温而变形，同时把板上的水分和杂质提前挥发，减少气孔、针孔等不良现象的出现。

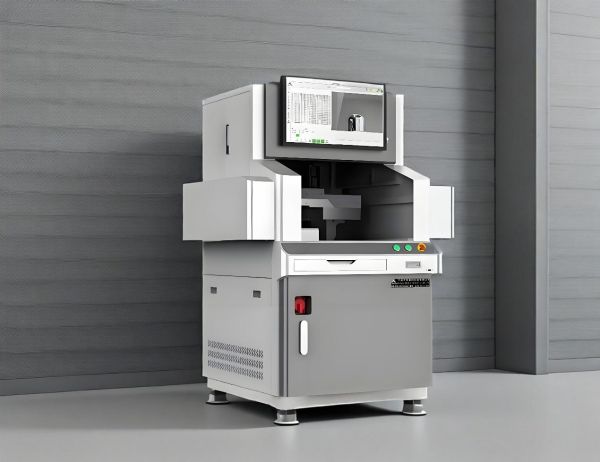

XH-320离线式选择性波峰焊
真正的焊接核心是双波峰结构。第一道波峰流速较快，冲击力强，主要作用是冲破引脚背面的阴影区域，保证每个引脚都能接触到锡液。第二道波峰流速平缓，主要用来修整焊点，让焊点更光滑、饱满，减少锡尖、桥连等问题。焊接完成后会进行快速冷却，让焊点迅速凝固，提高焊点强度与稳定性，最后再将焊接完成的电路板取下，进入下一工序。
波峰焊的优势在于效率高、成本低，非常适合大批量生产，几百个焊点可以在十几秒内完成，远胜于人工焊接。但在面对高密度、贴片元件较多的电路板时，波峰焊容易出现连锡情况，这时就需要结合选择性波峰焊来使用，上海桐尔在这类工艺组合应用中也积累了比较成熟的经验。
实际生产中，合理的参数设置和日常维护也很关键。选用合适的焊料、优化预热温度、调整波峰高度，都能有效提升焊接品质。同时定期检查设备链条、泵体、冷却系统，也能让设备保持稳定运行。对于从事电子制造、SMT、PCBA 加工的人员来说，掌握波峰焊的基本原理和流程，是提升工作能力非常实用的一部分内容。
