技术目标与价值定位

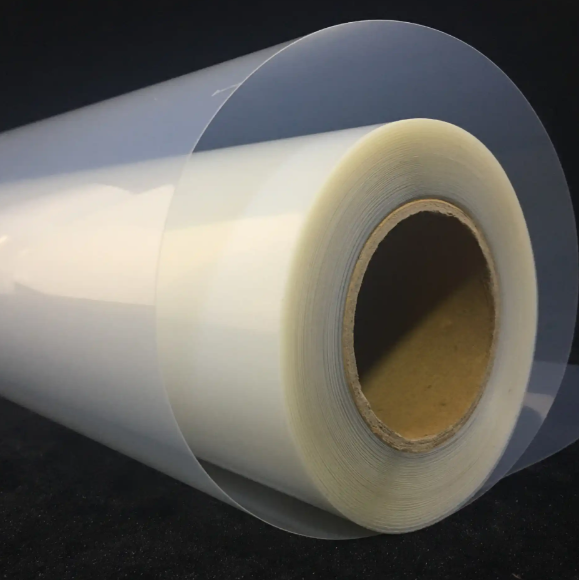

TAC膜（三醋酸纤维素膜）作为光学显示领域的关键材料,在偏光片、液晶面板保护层等应用中对加工精度要求严苛。传统机械模切工艺在处理TAC膜时存在三大技术瓶颈:刀模磨损导致边缘毛刺、换模周期长造成产线停滞、物理接触应力引发材料变形。针对TAC膜连续生产场景,需要实现**±0.05mm以内的切割精度,同时完成从放卷到收卷的全流程自动化**,消除人工干预带来的精度波动与效率损耗。
核心技术指标

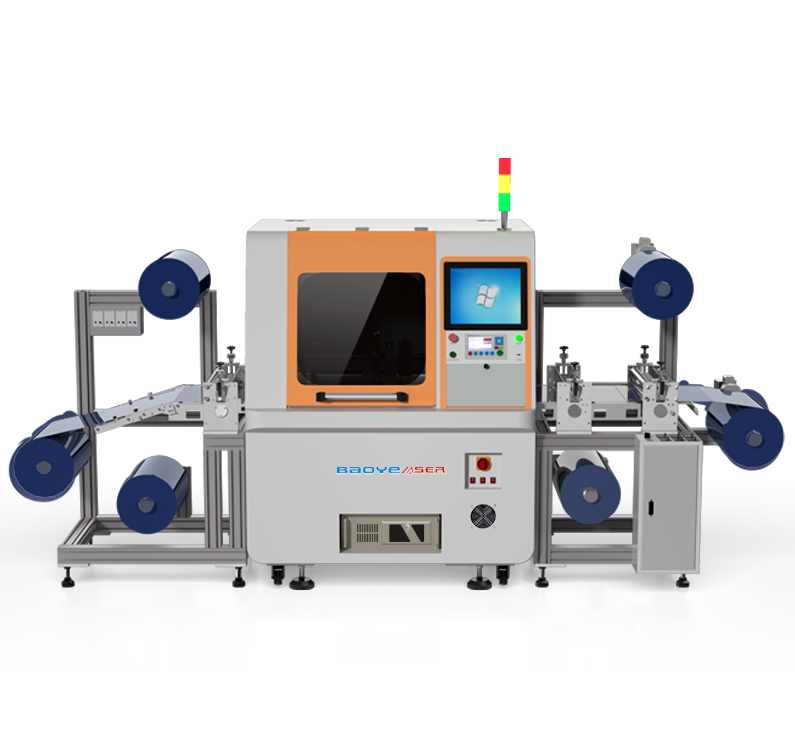

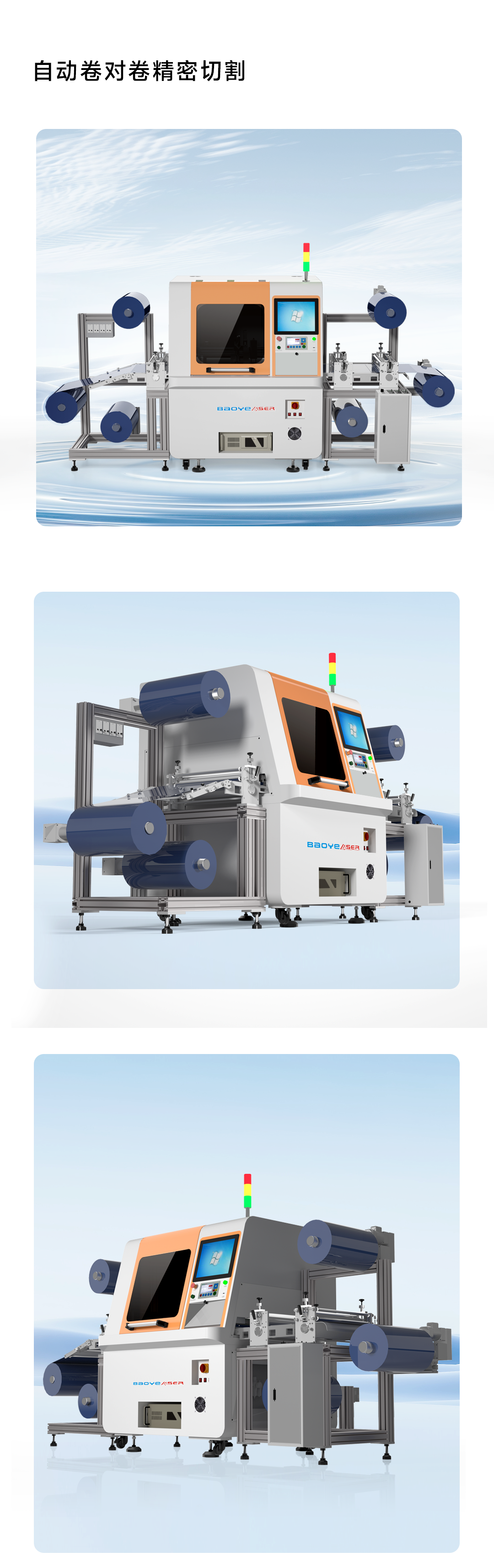

宝叶激光自动卷对卷精密切割机针对TAC膜加工提供以下性能参数:
切割精度: 定位精度与重复精度均达到**≤±0.05mm**,满足光学级材料的公差要求
加工效率: 相比传统工艺效率提升50%以上,设备综合利用率**>95%**
不良率控制: 通过非接触式加工,不良率降低95%,边缘无碳化、无毛刺
材料适配性: 支持PET、PI、OCA、TAC等多种柔性薄膜材料,厚度范围覆盖0.05mm-0.5mm
自动化集成度: 集成放卷-定位-切割-收卷四大模块,可扩展自动覆膜、撕膜、排废、分条功能
理论基础与技术原理
该方案基于激光光子与材料分子键能相互作用的物理机制。当激光束聚焦至TAC膜表面时,光子能量被材料吸收并转化为热能,使局部温度瞬间超过材料热分解阈值(约280-320℃),实现分子链断裂。相比机械切割的剪切应力作用,激光加工属于热致相变过程,切缝宽度可控制在0.1-0.3mm,避免物理接触产生的应力集中。
针对TAC膜的热敏感特性,设备采用多激光源适配策略:
CO2激光器(波长10.6μm):适用于厚度>0.2mm的TAC膜,热影响区约0.15mm
紫外激光器(波长355nm):用于超薄TAC膜(<0.1mm),冷加工特性使热影响区<0.05mm
皮秒激光器(脉冲宽度<50ps):针对高透光率TAC膜,通过超短脉冲实现冷烧蚀,消除热变形
实现方法与工具体系
1. 张力控制系统
采用磁粉制动器+伺服电机闭环控制,实时监测卷材张力波动。通过PID算法动态调节放卷与收卷速度差,将张力波动控制在**±2N**以内,防止TAC膜在高速运行时产生褶皱或拉伸变形。
2. 视觉定位模块
集成CCD工业相机与图像处理算法,对卷材表面的基准标记或边缘轮廓进行实时识别。通过亚像素边缘检测技术,定位误差控制在**±0.02mm**,补偿卷材在传输过程中的横向偏移与旋转偏差。
3. 运动平台架构
采用一体式大理石平台作为机械基座,配合直线电机驱动系统。大理石材料的低热膨胀系数(<1×10⁻⁶/℃)与高阻尼特性,保障长时间运行时的定位稳定性。直线电机消除丝杠传动的反向间隙,重复定位精度达**±0.01mm**。
4. 光路设计方案
使用振镜扫描系统结合平场聚焦镜,实现激光束在加工区域的高速偏转。振镜响应频率达500Hz,配合动态焦点跟踪技术,确保切割路径上的光斑直径一致性**<5%**,避免因离焦导致的切缝宽度变化。
实施流程与验证机制
阶段一:工艺参数建模
根据TAC膜的厚度、透光率、热分解温度等物性参数,通过DOE实验设计确定激光功率、扫描速度、脉冲频率的优、秀组合。建立工艺数据库,存储不同规格TAC膜的加工参数,实现快速切换。
阶段二:试切验证

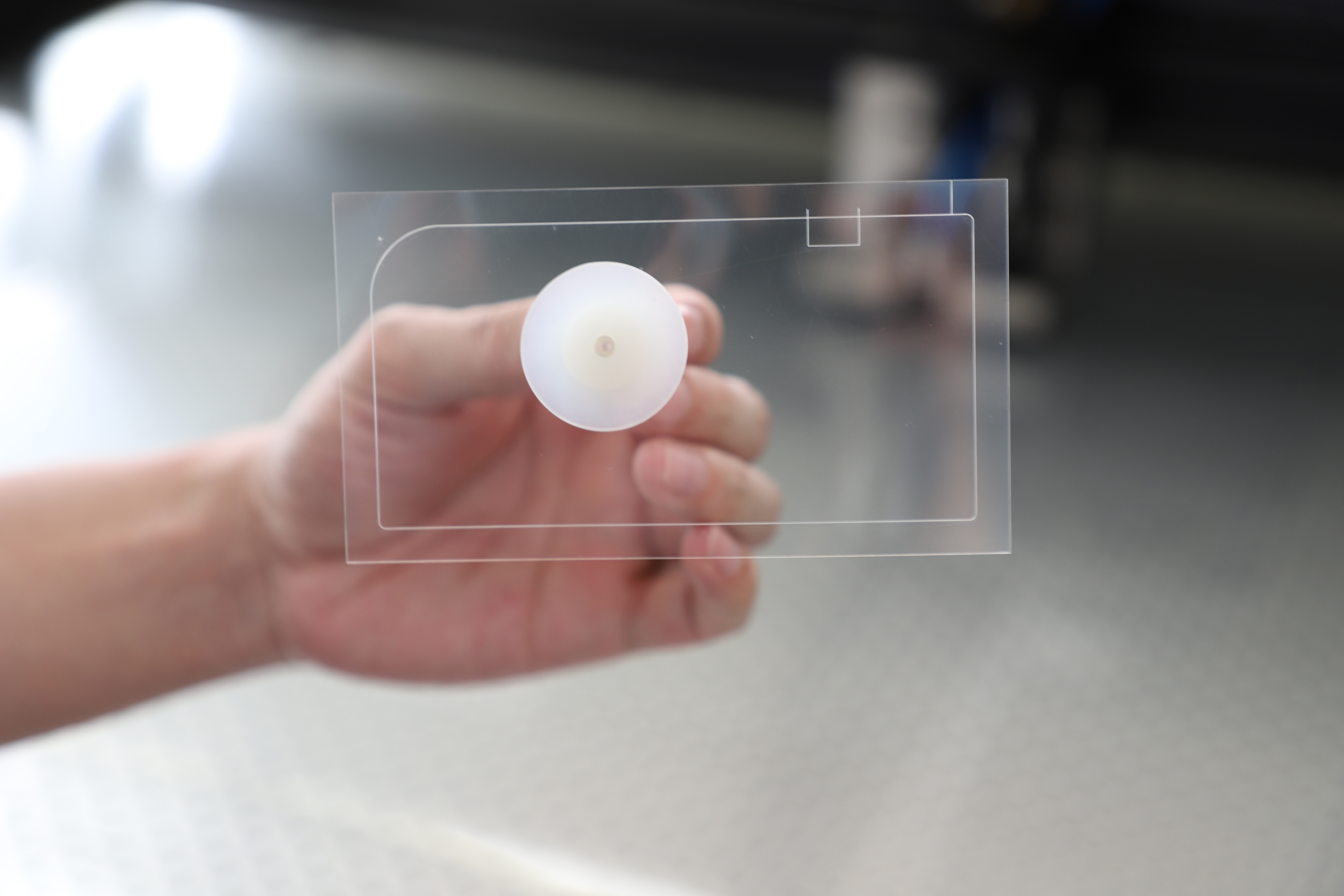

提供免费打样服务,在72小时内完成样品加工与检测报告输出。使用三坐标测量仪验证切割尺寸精度,通过电子显微镜观察边缘形貌,确认无碳化层、无微裂纹。
阶段三:产线集成调试
工程师现场完成设备与客户MES系统的数据对接,实现生产指令自动下发与加工数据实时上传。通过**"一机一码"溯源机制**,记录每卷材料的加工参数与质量数据,支持批次追溯。
阶段四:持续优化保障
提供7×24小时远程诊断服务,通过AR远程协助技术指导操作人员排查异常。设备运行数据上传至云端,基于机器学习算法分析振动、温度等状态参数,预测性维护将故障率降低40%。
